開關柜在電力系統中起通斷、控制或保護等作用，其運行的穩定性直接影響到電網安全運行。對開關柜及其內部高壓設備進行局放及溫度在線監測，不但能夠了解設備的絕緣狀況，還能及時發現許多有關制造與安裝方面的問題，確定絕緣故障的原因及其嚴重程度。下面公眾電氣的小編給大家介紹下開關柜及其內部高壓設備局部放電及溫度在線監測裝置主要組件。

一 局部放電在線監測子系統

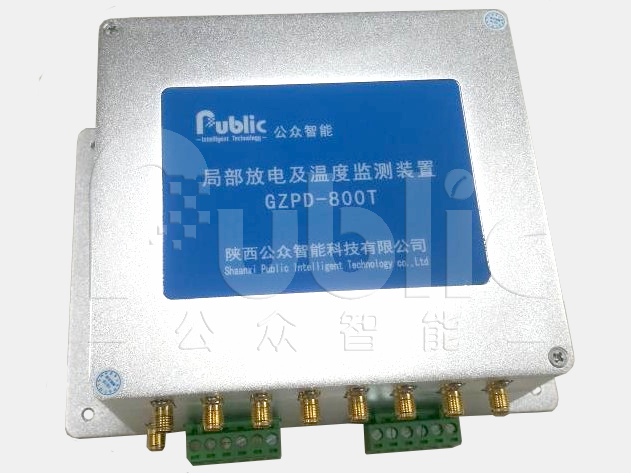

1、局放及溫度采集器

采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺數據采集裝置通過485總線和MODBUS-RTU協議組網，遠程通訊。各局放采集器可采用供電通訊一體化的多芯電纜進行串行連接，極大的簡化了現場布線。

2、 UHF天線傳感器

超高頻(UHF)傳感器適于開關柜/環網柜出廠前集成安裝或?qū)σ淹队玫母邏洪_關柜/環網柜進行停電安裝，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理，對開關柜/環網柜內部空間10MHz～800MHz頻帶的局部放電電磁波信號有優越的響應性能，實現對開關柜/環網柜局部放電信號的耦合。傳感器可直接磁吸式安裝固定在開關柜/環網柜電纜室(高壓室)的柜壁上。

3 、噪聲傳感器

噪聲傳感器和UHF傳感器的參數和尺寸完全相同，通過安裝在不同的位置來接收空間噪聲干擾，通過信號通道和噪聲干擾通道之間的比對來分離噪聲信號與放電信號。

二 無線溫度在線監測子系統

微型無源無線測溫傳感器采用進口高精度數字化測溫芯片檢測溫度，測溫精度可達±0.5℃。測溫傳感器具有啟動電流低、尺寸小、實用性強、安裝方便等特點。其殼體采用尼龍耐高溫阻燃材料制成，經過環氧樹脂灌封，可達到IP68防護等級，可方便安裝在觸頭、母排、變壓器等設備上。
